【智慧水务】武昌区智慧水务信息平台
浏览量 373 时间 2024-01-30 14:02:04





 项 目 地 点:湖北·武汉


 项目建设方:武昌区水务和湖泊局

武昌区水务和湖泊局是负责管理、监督和保护武昌区水利资源和湖泊生态环境的机构。根据“智慧武昌”总体规划(2016-2020)、武昌区“四水共治”工作方案(2017-2021年)相关要求,武昌区水务和湖泊局启动智慧水务项目建设,本项目为智慧水务二期,通过重点建设武昌区智慧水务信息平台,实现武昌区水务系统化管理、自动化监测、实时化调度、科学化决策、规范化服务。







项目以水务“一张图”系统为核心,将地形图、影像图、电子地图和各项业务专题数据完整融合,结合厂网河湖一体化在线监测系统,以系统集成方式建设水务设施资产管理、 BIM+VR 项目管理、AR可视化巡检、泵站自动化控制无人(少人)值守、水环境综合管理和应急智能决策指挥系统,全面实现武昌区全数据、全可视、全感知、全管理、全智能“五全智慧水务”的总体建设目标。







前期监测系统

以业务需求为导向,构建武昌区全方位监测网络体系,涵盖降雨、排水户、取水点、易涝点、污水管网、雨水管网、泵闸站、堤防、河湖等9类监测对象。




采用固定式监测站点、便携式移动监测设备及人工数据服务相结合的监测模式,实现对黑臭水体、排水系统及易涝点的实时监测,实现对泵站、闸站、调蓄池等重点水务设施的远程监管。








自动监测项目

(1)水系流域监测:河、湖、港、渠水位等。

(2)水质监测:河、湖、河渠连通处等。

(3)污染溯源监测:截污闸、管网、污水厂、泵站等。

(4)水安全监测:汇水分区雨量,城市道路及管网易涝点的视频和液位监测,河、湖、调蓄池水位的液位监测,穿堤建筑物和防汛闸口的视频监测。





水务设施监测

(1)远程监管泵站、闸站、调蓄池等重点水务设施,实现信息化监测与管控。

(2)快速查看泵、闸站、调蓄池等设施基础信息、业务信息、监测信息。

(3)实时了解泵站的集水池水位、水泵工作状态,实现水务管理部门对所辖范围内的雨污水泵站实时监视、控制、管理、调度。

(4)支持故障自动上报并远程控制设备启停,辅助决策指挥。

(5)及时获取防汛设施工况及重点区域水情,为武昌区防汛排涝决策指挥提供可视化工具。

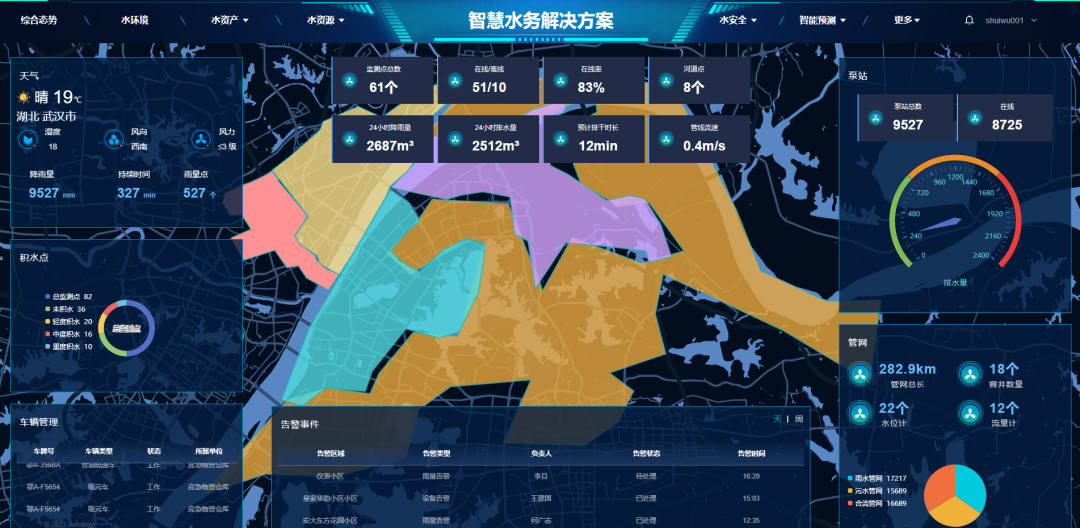

水务一张图业务平台




基于GIS技术构建三维城市底版,支持多源数据可视化融合,实现管网、箱涵、堤防、设施的全面三维融合展示,实时准确地反映城市排水资产信息和相关水务监测数据,满足水务管理的精细化要求。




一张图业务平台包括水务资产、设施实时监控、巡检养护、工程项目管理、排水户信息、水环境综合管理、应用管理等多个业务专题图。




1

水务资产管理专题图

集成水务系统图、管网资产图、设施资产图,对水务设施资产(水设施资产、污水设施资产、防洪设施资产、供水设施资产/二次供水)进行分类管理,使资产一目了然。




2

设施实时监控专题图

实现SCADA数据和仿真预测数据实时展示,支持以GIS地图的方式管理站点,业务层面支持宏观层面的联合调度管理,并为微观设施提供BIM可视化管理。





3

巡检养护管理专题图

采用定制化开发方式,将巡检流程与水务设施资产相结合并进行闭环管理,支持AR巡检功能,提高巡检养护效率。





4

工程项目管理专题图

结合GIS地图配置项目坐标地点、上传实拍照片、视频等,提供项目档案信息数据,形成图文档关联,直观了解工程项目情况。





5

排水户管理专题图

结合地图分类展示排水户信息、管道信息以及对应的水质监测数据,提供排水户管理、排水户检查、排水许可查询等功能。





6

水环境管理专题图

基于图形化和GIS的展现形式,集成天空地反演系统实现对水环境污染进行溯源分析诊断。





7

应急管理专题图

以GIS为基础,展示应急队伍、专家、社会力量、物资装备等相关信息,支持统计查询,计算调配资源需求。











水务监测预警平台

基于物联数据采集传输系统,实时监测水质、降雨量等数据,支持预设告警阈值,支持对水雨情、水量、水质、设备工况等信息进行统计分析展示。




综合运用AI算法分析功能,研判城市渍水点位、河湖淹没线、设备运转现状等情况,在防洪防涝的第一时间告警提示,提高应急响应能力。







应急预案调度指挥系统

包括大屏主题数据展示、预案编制管理系统、预案可视化推演分析、会商决策指挥处置等功能模块。




在充分融合GIS各专题图的基础上,叠加各类主题数据,提供预警、报警信息,并通过实时数据的分析和模拟计算,辅助决策者迅速准确地作出科学的决策和指挥调度方案,为决策指挥调度提供全方位的支持,提高排水防涝、污水溯源、防洪预警的综合应急能力。







业务门户与APP

构建智慧水务一体化业务门户,包括但不限于水务资产管理、水务工程项目管理、水务巡查养护、排水户信息管理、水环境综合信息管理、设施运行SCADA监测和调度管理、应急预案指挥决策管理等业务功能模块。




APP提供水情信息服务、水务移动办公服务两类业务功能,包括水雨情、水文、水环境等信息便捷查询,以及应急响应、河湖巡查、巡检养护等功能服务。







水务信息管理平台

通过对数据的统一采集、接口统一共享、资源统一分析展示、用户统一授权使用、系统统一维护,实现对智慧水务系统信息的集成管理。







综合数据库建设

在水务基础空间地理信息数据库及平台、水务基础设施信息数据库及平台、实时传感数字信息数据库及平台的基础上,构建智慧水务公共数字信息平台,对排水系统、相关规划信息及业务数据进行标准化、系统化梳理,并将分析成果应用于智慧水务建设,实现武昌区水务实时监管、应急报警、信息公开等功能目标。
